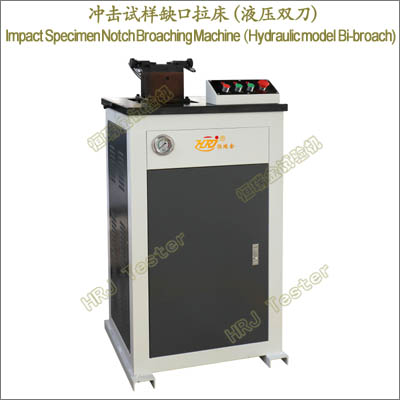

CSL-B型 冲击试样拉床（液压双刀）
作者 Ming
浏览
发布时间 17/09/12
 缺口拉床功能：
CSL-B型冲击试样缺口拉床用于金属冲击试验V型试样和U型试样拉制成型。配置V型试样和U型试样双拉刀，液压油泵驱动，8秒钟即可完成V型和U型两个冲击试样拉制。V型和U型试样拉刀采用W18Cr4V材料制造，硬度高、耐磨性好，冲击试样拉制精度高，拉刀寿命可达2万余个试样。
CSL-B型冲击试样缺口拉床依据《GB/T229-金属材料 夏比摆锤冲击试验方法》设计制作。是拉制金属冲击试验V型缺口和U型缺口专用设备。
V型金属冲击试样标准缺口深2㎜，45º±2°，R=0.25±0.025㎜。
U型金属冲击试样标准缺口深2㎜,宽2㎜,r=1±0.05㎜。
缺口拉床主要参数：
→拉制冲击试样标准尺寸10x10（5/7.5）x55mm；
→拉制冲击试样缺口类型：V型和U型(2mm)；
→V型和U型试样拉刀材质W18Cr4V；
→拉刀拉削速度≈2.5m/min；
→拉刀拉削行程≈340 mm；
→缺口拉床外形尺寸（LWH）≈650x500x1200mm；
→缺口拉床重量≈180kg；
→电源电压～380V±10% 50Hz（须可靠接地）；
金属冲击试验相关设备：
→300J/500J/800J摆锤冲击试验机Semi-automatic Impact Testing Machine；
→30°/40°/60°/80°/100°冲击试验低温槽；
→金属材料拉伸试验机，金属材料弯曲试验机，金属材料扭转试验机；
→可定制U3mm和U5mm金属冲击试样缺口拉床《ASTM E23，ISO 148，ISO 14556》；
|
